RAID 레벨별테스트

※ 테스트 진행환경 : 디스크 4개

1. RAID 0
RAID 0의 경우 모든 디스크의 데이터가 분산됩니다.
아래 사진은 RAID0으로 묶여있을 때 상황입니다. 상태는 Optimal로 되어있습니다.

이때 디스크 1개가 고장이 났으면, 레이드는 깨지게 됩니다.
레이드의 상태는 바로 Offline 상태가 되며, 디스크 안에 있는 데이터를 사용할 수 없게 됩니다.



2. RAID 1

RAID1의 경우 모든 데이터가 미러링됩니다.
즉, 똑같은 데이터가 각 디스크에 들어가게 됩니다.아래 사진은 RAID 1으로 묶여있을 때입니다. 상태는 Optimal로 되어있습니다.

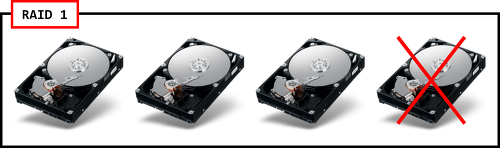

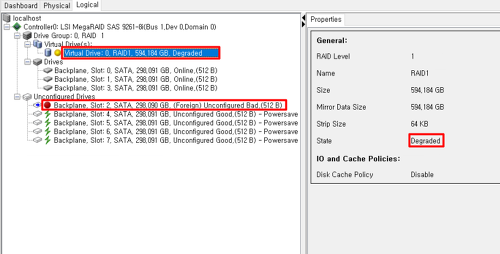

이때 디스크가 1개가 나가게 되면, 상태는 Degraded가 됩니다. 이때는 리빌딩이 가능하며, 데이터 읽기쓰기가 가능합니다.





3. RAID 5

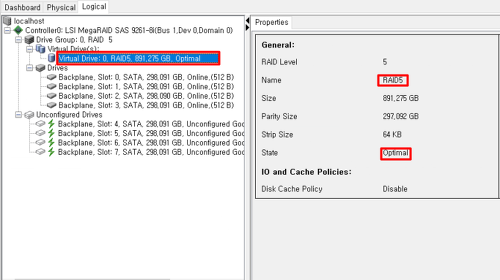

RAID 5는 디스크 안에 패리티가 존재합니다. 최소 3개의 디스크로 구성되어야 합니다. 현재는 상태가 Optimal입니다.

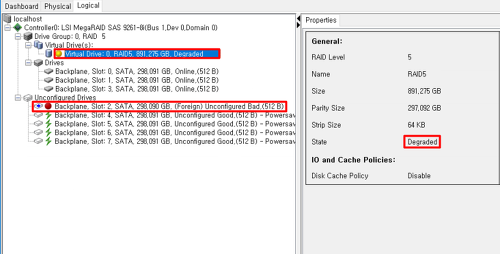

이때 디스크 1개가 나가게 되면, Degraded 상태이며, 레이드 리빌딩이 가능합니다. 또한 데이터 읽기 쓰기가 모두 가능합니다.

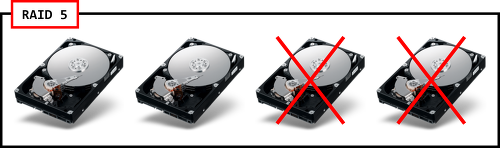

디스크가 1개 나간상태에서 또 1개가 더 나가게 되면 패리티가 깨지게 되어 레이드가 깨지게 됩니다.
레이드는 Offline상태가 되며, 리빌딩으로 복구가 불가능합니다.

4. RAID 6

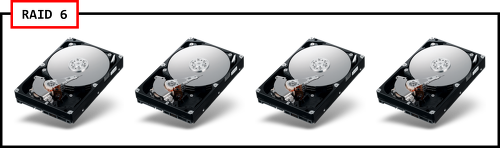

RAID6은 이중 패리티로 데이터를 분산처리합니다. 최소 4개의 디스크로 구성됩니다.

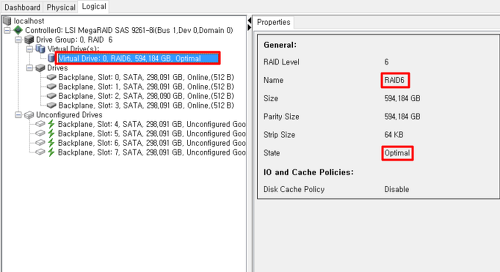

현재 상태는 Optimal 입니다.

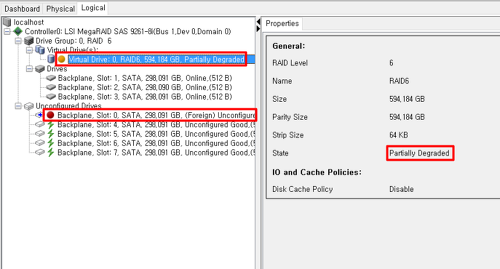

이때 디스크가 1개 나가게 되면 레이드의 상태는 Partially Degraded로 변하게 됩니다.
리빌딩이 가능하며, 데이터 읽고 쓰기가 가능합니다.

또 한개의 디스크가 더 나가게 되면 Degraded 상태가 됩니다.
마찬가지로 리빌딩이 가능하며 데이터 읽고쓰기가 가능합니다.

마지막으로 1개가 더 나가게 되면 디스크는 Offline상태가 되며, 레이드가 깨지게 됩니다.
리빌딩이 불가능하며, 데이터 읽고쓰기가 불가능합니다.

5. RAID 10

RAID10은 레이드 0과 레이드 1이 결합된 상태로, SPAN 1, SPAN 2안에 있는 디스크 2개가 레이드 1로 묶여있고, SPAN 1과 SPAN 2가 0으로 묶여있는 형태입니다.

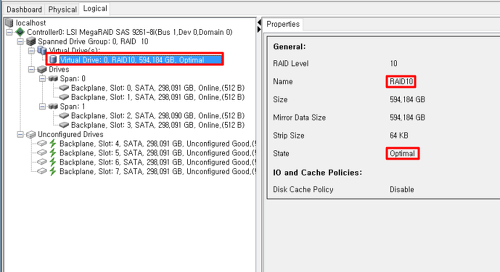

현재 상태는 Optimal 상태입니다.

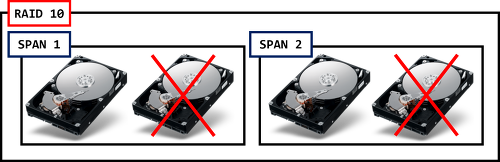

디스크가 Span 1의 있는 디스크 1개와 Span 2의 있는 디스크가 나가게 되면 Degraded 상태가 됩니다.리빌딩이 가능한 상태이며, 데이터 읽고 쓰기가 가능합니다.

Span1의 있는 디스크가 모두 나가게 되면 레이드가 깨지게 되며, Offline상태로 바뀌게 됩니다.
이때는 레이드가 리빌딩이 불가능하며, 데이터의 읽고쓰기가 불가능합니다.
